Владельцы самых разнообразных бизнесов и другие ответственные лица знают, что в любом офисе, торговом центре, магазине и просто общественном помещении в обязательном порядке должен висеть "План эвакуации", составленный в соотетствии с Правилами пожарной безопасности РФ или в соответствии с более жесткими требованиями ГОСТ Р 12.2.143-2009.

Между тем, нарисовать такой план - очень и очень непросто даже без учета жестких требований по оформлению (а их приходится учитывать).

Что делать в этом случае? Заказывать составление планов эвакуации каким-то сторонним организациям? Напрягать своего сотрудника, заставляя его изучать все требования и вычерчивать планы в соответствии с ними?

Это все совершенно ни к чему! Достаточно приобрести программу «План эвакуации» (скачать ознакомительную версию), и с ее помощью вы с легкостью сможете сделать эвакуационные схемы в соответствии с требованиями ГОСТ Р 12.2.143-2009 или же в соответствии с более лояльными требованиями, предъявляемыми Правилами пожарной безопасности РФ.

Это совершенно самостоятельная программа, она не является плагином к другим САПР-системам, что позволяет быстро освоиться и начать в ней работу. Давайте же посмотрим, как это все происходит.

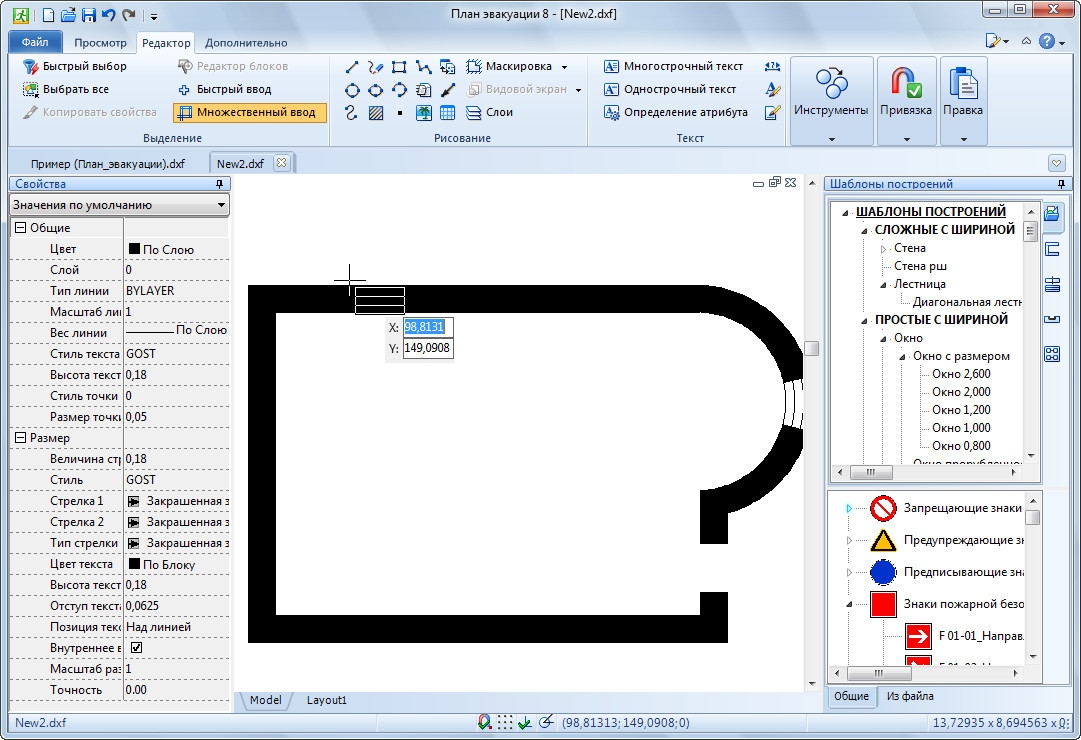

Наиболее используемые объекты находятся в отдельной панели «Шаблоны построений», которая по умолчанию располагается справа. При построении планов этажей используются специальные объекты «Стена», «Окно», «Дверь» и др., которые взаимодействуют друг с другом и способны объединяться: так, например, стены взаимодействуют друг с другом, объединяются и достраиваются в местах стыка, образуя тем самым замкнутый контур, а дверные и оконные проемы способны встраиваться в стены и принимать их толщину. Стоит отметить, что целостность стен при этом не нарушается и встроенные в них окна и двери можно перемещать в стене.

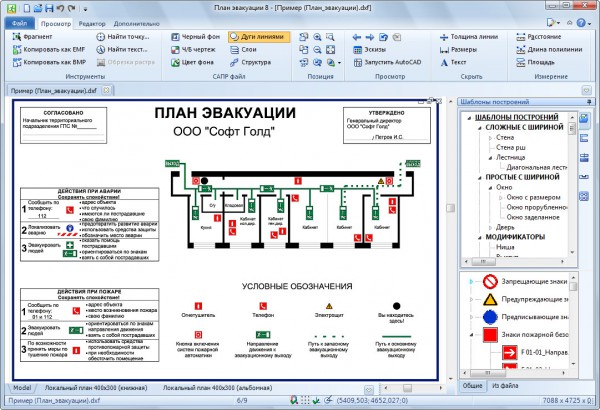

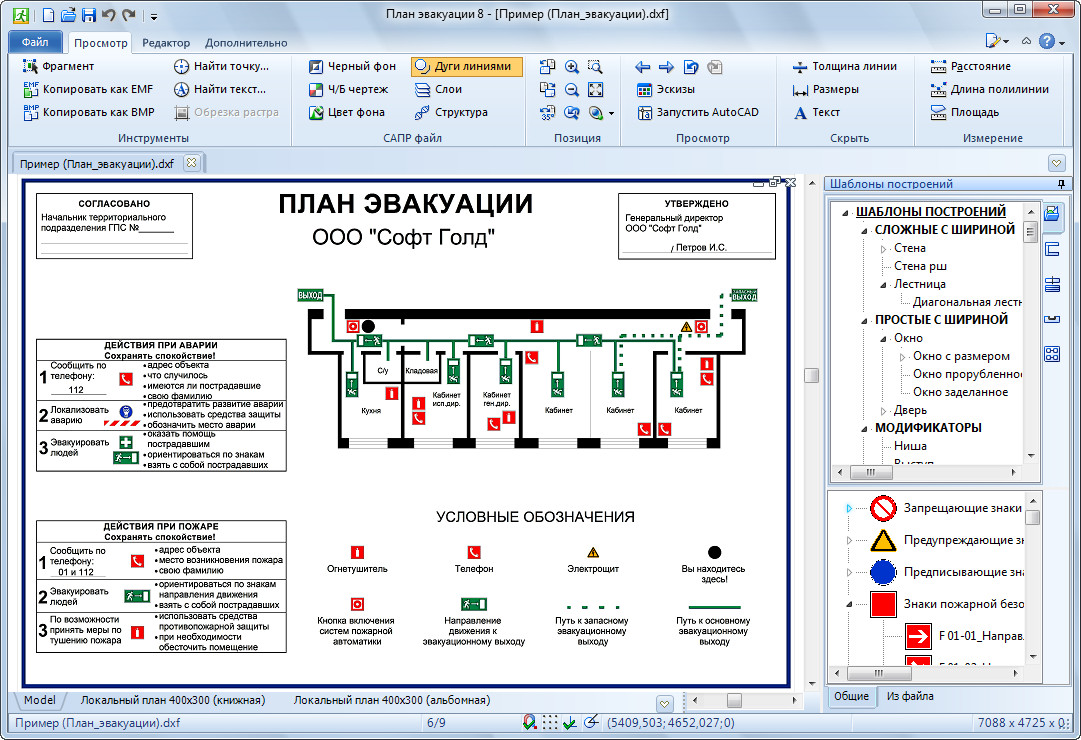

Вычерчивать планы можно в любом масштабе, также не составит труда сопоставить все элементы и оформить конечный вид плана эвакуации. Кроме того, здесь не требуется дополнительная загрузка библиотеки знаков безопасности и символов, используемых на планах эвакуации: после установки программы все знаки доступны из панели "Шаблоны построений", и все они соответствуют требованиям ГОСТ Р 12.4.026.

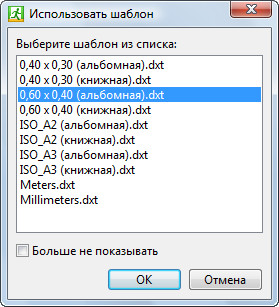

При создании новых чертежей можно использовать шаблоны файлов, которые уже содержат в себе необходимый начальный набор объектов. Например, шаблоны, поставляемые с программой, содержат в себе рамку плана эвакуации и готовые информационные таблицы («Действия при пожаре» и «Действия при аварии»). Также предусмотрено два пустых шаблона «Meters.dxt» и «Millimeters.dxt». При необходимости, пользователь может создать собственные шаблоны файлов или отредактировать существующие.

Планы эвакуации не всегда создаются «с нуля». Зачастую разработчикам планов эвакуаций уже предоставляют готовые планы этажей в форматах DWG или DXF (практически все известные САПР-системы умеют сохранять файлы, по крайней мере, в один из этих форматов). В программе «План эвакуации» можно подключить такой план в качестве внешней ссылки и затем сразу приступать к расстановке знаков безопасности и нанесению путей эвакуации. Если же имеется растровое изображение плана этажа, полученное путем сканирования, его можно использовать в качестве подложки и обрисовать примитивами, которые используются в программе.

Сохранять готовый план эвакуации рекомендуется в векторный формат DXF. Это позволит в будущем легко выполнить его редактирование. Кроме того, имеется возможность экспорта готового плана в различные растровые и векторные форматы - например, план в формате DXF можно будет сохранить в JPG, BMP, TIF и другие форматы.

Еще одна немаловажная функция программы – это система печати

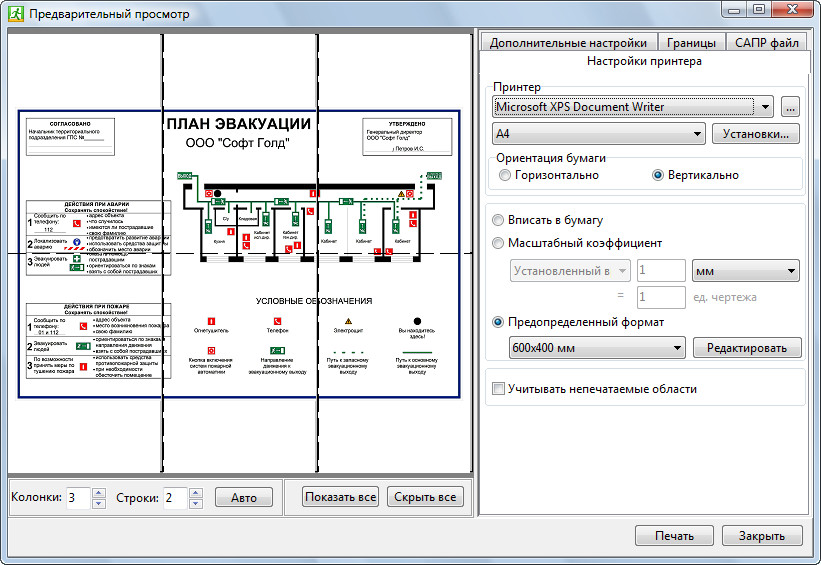

Eсли у вас нет принтера большого формата - скажем A3 или А2 - не беда! «План эвакуации» умеет печатать «мозаикой», что позволяет выводить изображения на любое количество страниц различного формата с требуемым масштабом. Для примера, очень большие изображения (А0, А1 и т.п.) могут быть разбиты на множество меньших страниц различного размера для последующей склейки в единое полотно.

Любой элемент «мозаики» может печататься независимо от других. Таким образом, если одна страница окажется поврежденной (например, из-за проблем с принтером), вы сможете перепечатать эту страницу отдельно. Помимо печати всего файла, имеется возможность печати выделенной области (инструмент «Обрезающий прямоугольник» позволяет выделить необходимую область для вывода ее на печать) и печати видимого пространства. Цветные чертежи можно печатать с хорошим качеством на черно белом-принтере (без серых полутонов).

В программе можно выбрать формат бумаги по ГОСТ Р 12.2.143-2009 - 400 на 600 мм или стандартные инженерные форматы А2, А3, А4 и так далее.

Программ для создания планов эвакуации - совсем немного, и они, как правило, являются плагинами к САПР-системам, которые сами по себе очень и очень дороги. Мы же предлагаем универсальное решение, в которой есть полноценный векторный графический редактор и полный набор знаков пожарной безопасности, то есть решение, которое поможет даже новичку легко освоить программу за короткое время и создать необходимый ему «План эвакуации».
